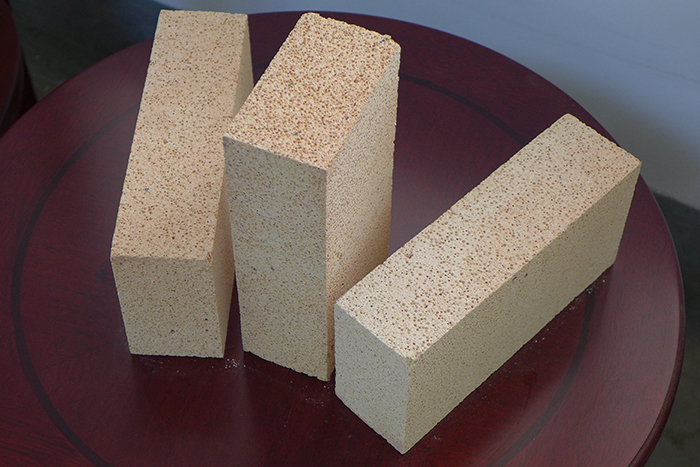

高鋁輕質(zhì)磚磚通常稱(chēng)為保溫耐火磚，又稱(chēng)為高鋁隔熱磚（high-aluminium heat insulating brick）。氧化鋁含量在48%以上、主要由莫來(lái)石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.5-1.2g/cm3。氣孔率66%-73%，耐壓強(qiáng)度1-8MPa�？篃嵴鹦阅茌^好。其本質(zhì)目功能就是保溫和隔熱，在正常使用中通常不與爐窯溫度直接接觸，是一種緊貼爐壁，具有隔熱和保溫作用的耐火磚制品。

　　通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細(xì)后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無(wú)強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。

　　輕質(zhì)高鋁磚的耐火度高，抗熱震性好，常用于窯爐的高溫隔熱層。高質(zhì)量輕質(zhì)高鋁磚可用于火焰直接接觸的爐窯內(nèi)襯，但不宜用于受熔渣直接侵蝕的部位。

　　附：輕質(zhì)高鋁磚理化指標(biāo)
